Fermax
3233 RELE BASIC DUOX PLUS
3233 RELE BASIC DUOX PLUS
¿Eres instalador? Crea tu cuenta profesional y accede al mejor precio del mercado para este producto, con soporte técnico especializado y condiciones de envío preferentes.
Preguntas frecuentes
¿Por qué veo PVP? Porque aún no iniciaste sesión con una cuenta profesional.
¿Cuándo veré mi precio PRO? Al validar tu cuenta de instalador; suele ser en menos de 24 h.
¿Qué obtengo como PRO? Tarifas con descuento, soporte experto y logística prioritaria.
No se pudo cargar la disponibilidad de retiro
Descripción
Este relé permite realizar funciones básicas como abrir una puerta o activar una luz. Para funciones avanzadas, se recomienda el modelo FERMAX DUOX PLUS ref. 3267.
La programación es sencilla y, si los parámetros de fábrica son los adecuados, no es necesario configurarlo: simplemente conectar y listo.
Modos de Programación
- Relé de Bloque (por defecto, bloque=00): Solo los dispositivos en ese bloque pueden activarlo.
- Relé de Entrada General: Todos los usuarios de la instalación pueden activarlo.
El relé puede activarse con:
- Apertura de puerta.
- Funciones F1 (por defecto) y F2.
- Llamada desde placa o conserjería.
Tiempo de activación programable de 1 a 99 segundos (por defecto: 4 segundos).
Especificaciones Técnicas
- Alimentación: 18-24 Vdc
- Consumo: Reposo: 1,2 W | Relé ON: 7,2 W
- Temperatura de funcionamiento: -5ºC a +40ºC
- Humedad relativa: 5% - 95%
- Dimensiones: 86 x 106 x 31 mm
- Montaje: Carril DIN 6 (DIN 5 sin soportes laterales)

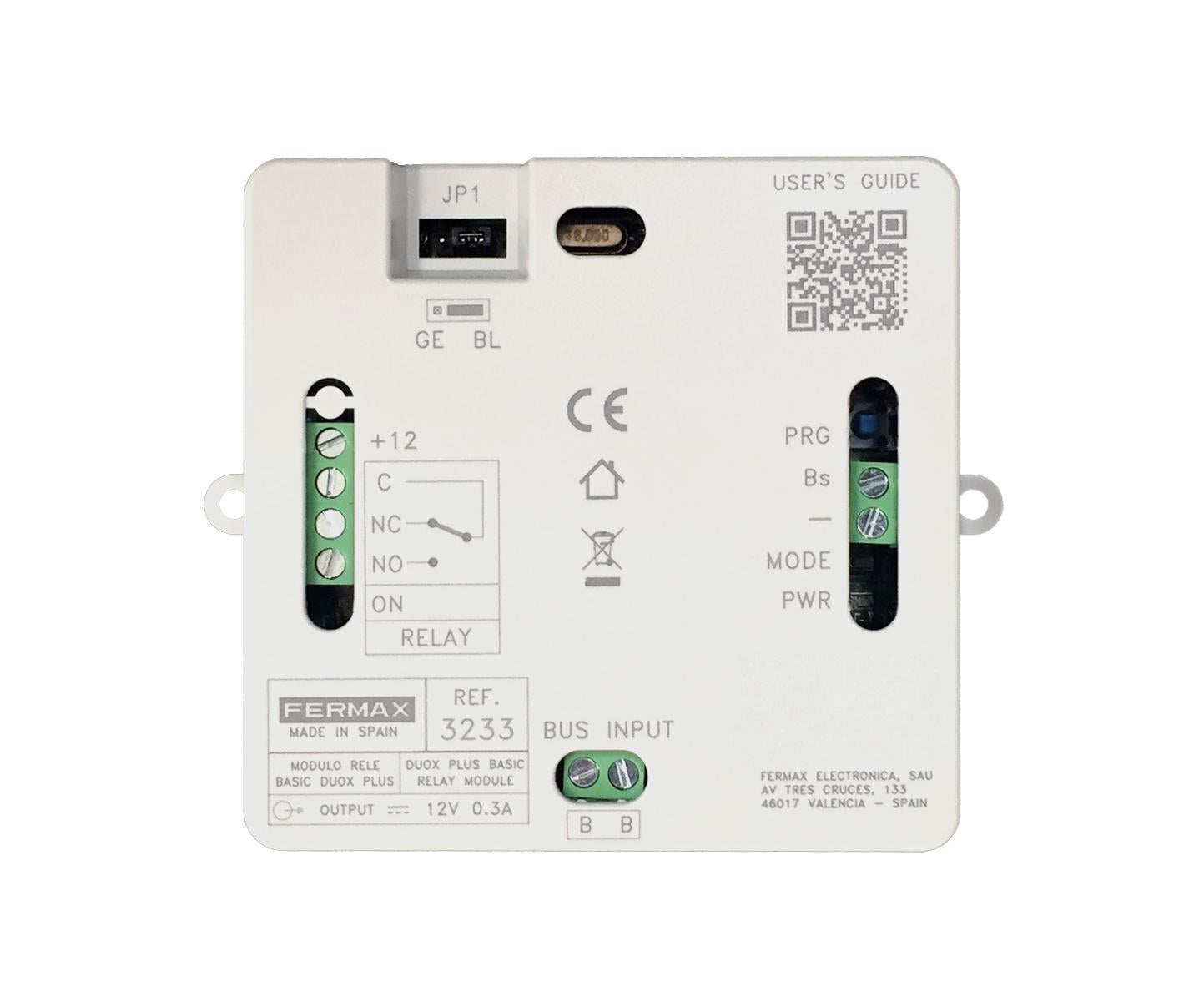

Conexiones y LEDs Indicativos
- JP1: Selector de modo (GE: Entrada General, BL: Bloque)
- Salidas: +12V auxiliar (máx. 300 mA), C, NO, NC
- LED ON (Verde): Indica relé activado
- BUS INPUT: Conexión al bus DUOX PLUS
- Botón PRG: Para entrar en modo programación
- LED PWR (Rojo): Indica alimentación
- LED MODE (Azul): Indica modo programación
- QR a la guía de usuario
Parámetros Programables
Parámetro | Valores | Valor por defecto |
---|---|---|
Entrada General/Bloque | JP1 (GE/BL) | BL |
Nº de Bloque | 00-99 | 0 |
Comando de activación | Abrepuertas, F1, F2, Llamada | F1 |
Tiempo de activación | 1-99 s. | 4 s. |
Datos Adicionales
- Tecnología: DUOX
- Peso: 0,156 kg
- Medidas embalado: 6,5 x 11,3 x 9,6 cm
- EAN 13: 8424299032337
