7722 BUCLE INDUCTIVO PLACA CORA

Descripción

El bucle inductivo permite transformar la señal de audio en un campo magnético adaptado a los audífonos o prótesis auditivas de personas con discapacidad auditiva, mejorando la accesibilidad en sistemas de comunicación.

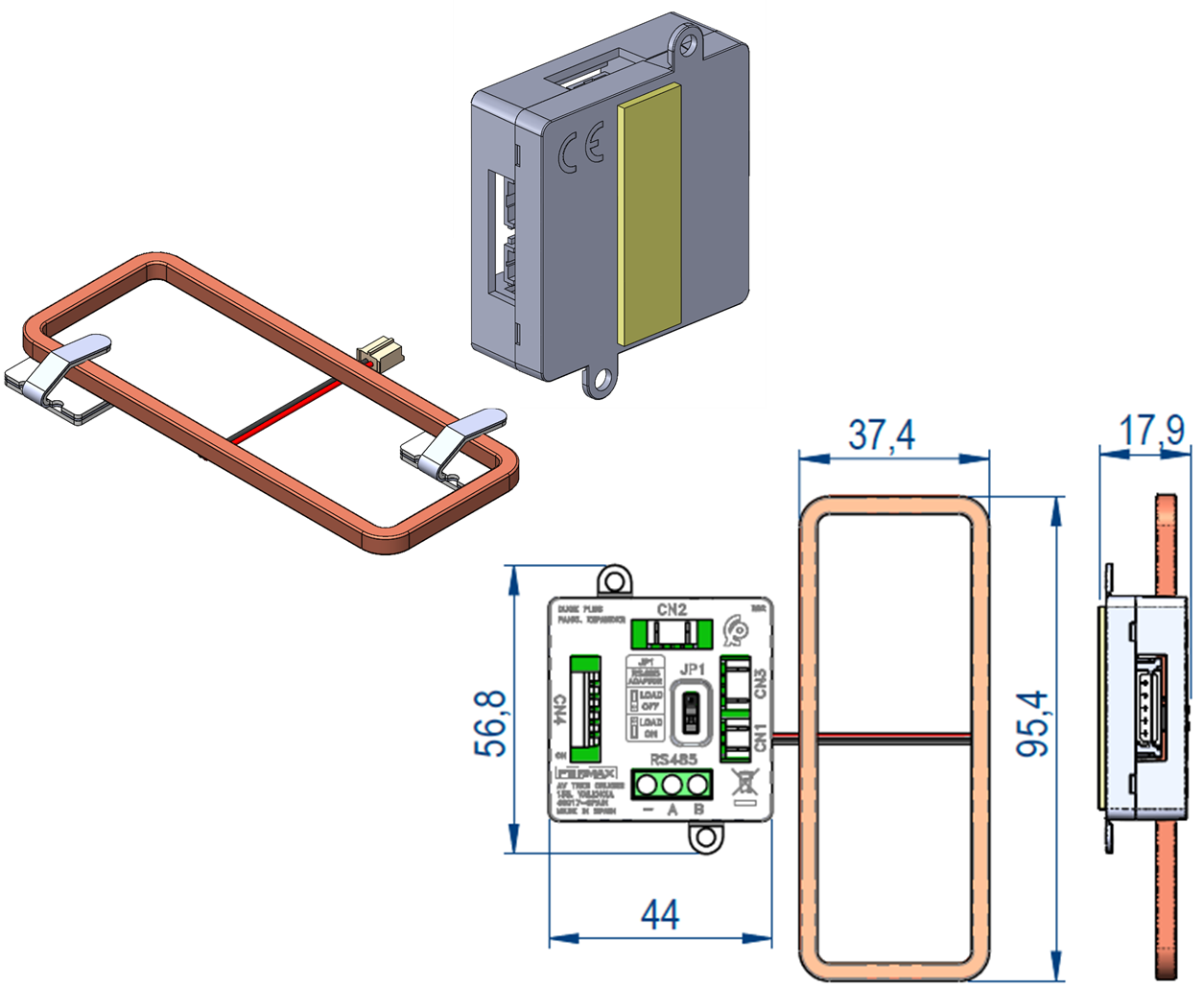

Este bucle inductivo está diseñado para la Placa CORA e incluye:

• Módulo Expansor
• Bucle Inductivo

El módulo expansor se instala dentro de la caja de empotrar con una cinta adhesiva de doble cara. No es compatible con cajas de superficie debido a su profundidad.

El bucle inductivo DDA se fija con abrazaderas en la tapa trasera de la Placa CORA. Se activa automáticamente cuando la placa está en uso y la pantalla encendida.

Para su funcionamiento, el expansor debe conectarse a la Placa CORA a través del conector CN4 y requerirá una fuente de alimentación externa de 12Vdc, uniendo su masa con la del expansor.

Conexiones del Expansor

• CN1: Conexión bucle inductivo DDA.
• CN2 y CN3: Conexión placa directorio.
• CN4: Conexión del expansor a la Placa CORA.
• RS-485: Conexión bus RS-485.

Especificaciones Técnicas

• Tecnología: DUOX
• Peso: 0,2 kg
• Medidas del producto embalado: 6,2 x 9,8 x 7,2 cm
• EAN 13: 8424299077222
